Thiết kế mặt bánh xe lửa: Tại sao bánh xe hình nón đảm bảo sự ổn định trên các đường cong

Bánh xe lửa là một trong những bộ phận chịu tải quan trọng nhất của phương tiện giao thông đường sắt. Hình dạng của chúng ảnh hưởng trực tiếp đến độ an toàn, độ ổn định khi lái, hiệu suất mài mòn và khả năng điều chỉnh đường cong.

Hiểu biết về thiết kế mặt lốp của bánh xe lửa là điều cần thiết đối với các kỹ sư đường sắt, nhà sản xuất đầu máy toa xe và các chuyên gia thu mua.

1. Ứng suất tiếp xúc và phân bố tải trọng bánh xe lửa

Bánh xe lửa đỡ toàn bộ trọng lượng của xe. Tuy nhiên, diện tích tiếp xúc giữa mặt bánh xe và ray cực kỳ nhỏ.

Tại thời điểm tiếp xúc, ứng suất tiếp xúc có thể lên tới 1000 MPa.

Do ứng suất tiếp xúc giữa bánh xe và ray cực lớn này:

· Bánh xe lửa được sản xuất từ ​​thép rèn có độ bền cao.

· Cần có khả năng chống mài mòn tuyệt vời.

· Khả năng chống mỏi là rất quan trọng để có tuổi thọ lâu dài.

· Xử lý nhiệt chính xác đảm bảo độ tin cậy của kết cấu.

Kết cấu thép chắc chắn đảm bảo sức mạnh và độ bền, mặc dù nó cũng làm tăng trọng lượng bánh xe và tiếng ồn khi lăn.

2. Vệt bánh xe lửa là gì?

Mặt lốp là bề mặt lăn của bánh xe lửa tiếp xúc với ray.

Không giống như bề mặt hình trụ, bánh xe đường sắt sử dụng mặt lốp hình nón. Các mặt bích bánh xe được định vị ở mặt trong của đường ray và bề mặt gai lốp được thiết kế với các tỷ lệ côn cụ thể.

Tỷ lệ côn lốp tiêu chuẩn

Mặt lốp hình nón thường bao gồm hai vùng dốc:

· Độ côn 1:20 (đôi khi là 1:40 đối với tàu cao tốc)

Nằm trong phạm vi 48–100 mm tính từ mặt bích bên trong.

Đây là khu vực tiếp xúc chính với ray bánh xe.

· Độ côn 1:100

Nằm cách mặt bích hơn 100 mm.

Phần này cung cấp hỗ trợ ổn định thứ cấp.

Hình học côn kép này đóng một vai trò quan trọng trong sự ổn định của phương tiện đường sắt.

3. Tại sao bánh xe lửa lại có hình nón thay vì hình trụ

Nếu bánh xe lửa có dạng hình trụ thì chuyển động ngang sẽ gây mất ổn định.

Mặt lốp hình nón cho phép hoạt động tự định tâm một cách tự động.

Khi bánh xe dịch chuyển ra khỏi tâm đường đua:

· Bán kính lăn trên một bánh xe tăng.

· Bán kính lăn ở bánh đối diện giảm.

· Lực phục hồi được sinh ra do sự chênh lệch về bán kính lăn.

Nguyên lý hình học này hướng bánh xe trở lại tâm của đường ray một cách tự nhiên.

Kết quả là:

· Giảm độ mòn mặt bích.

· Độ ổn định khi chạy được cải thiện.

· Chi phí bảo trì giảm.

4. Cách bánh xe lửa vượt qua những khúc cua mà không cần vi sai

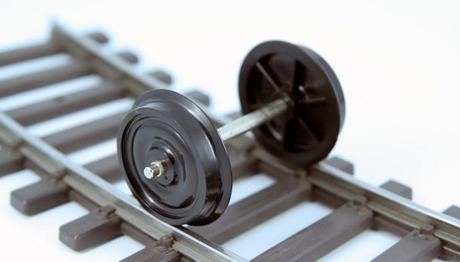

Bánh xe lửa được cố định vào một trục đặc, nghĩa là cả hai bánh đều quay với cùng tốc độ góc.

Khi vào đường cong:

· Bánh xe bên ngoài phải di chuyển quãng đường dài hơn.

· Bánh xe bên trong di chuyển được quãng đường ngắn hơn.

Cấu hình gai lốp hình nón giải quyết vấn đề này một cách cơ học.

Bởi vì bán kính tiếp xúc lăn khác nhau:

· Bánh xe bên ngoài chạy với bán kính lăn hiệu quả lớn hơn.

· Bánh xe bên trong chạy với bán kính lăn hiệu quả nhỏ hơn.

Sự khác biệt này cho phép tàu vượt qua các khúc cua một cách êm ái mà không bị trượt và không cần đến hệ thống bánh răng vi sai.

Đây là một trong những thiết kế cơ khí hiệu quả nhất trong kỹ thuật đường sắt.

5. Tầm quan trọng kỹ thuật của hình học bánh xe-đường ray

Thiết kế mặt lốp bánh xe ảnh hưởng trực tiếp đến:

· An toàn đàm phán đường cong

· Tỷ lệ mòn bánh xe và đường ray

· Vận hành ổn định ở tốc độ cao

· Đi xe thoải mái

· Khoảng thời gian bảo trì

Hình dạng bánh xe đường sắt được tối ưu hóa là nền tảng cho các toa xe chở hàng, đầu máy xe lửa, hệ thống tàu điện ngầm và tàu cao tốc hiện đại.
